青鸟JBF-FHX1/FHX2/FHX3 防护箱接线安装技术

青鸟JBF-FHX1/FHX2/FHX3 防护箱使用说明书

1 概述

此系列产品为控制器防护箱，JBF-FHX1/JBF-FHX2 配合防水接头使用可满足 IP66 的防护等级、

JBF-FHX3 配合防水接头使用可满足 IP65 的防护等级。

1.1 适用范围

主要应用于管廊项目。

1.2 型号组成

2 性能参数

共三款产品 JBF-FHX1、JBF-FHX2、JBF-FHX3。主要参数如下：

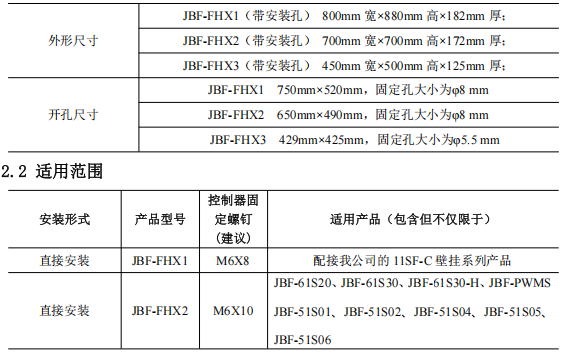

2.1 机械特性

3 安装调试

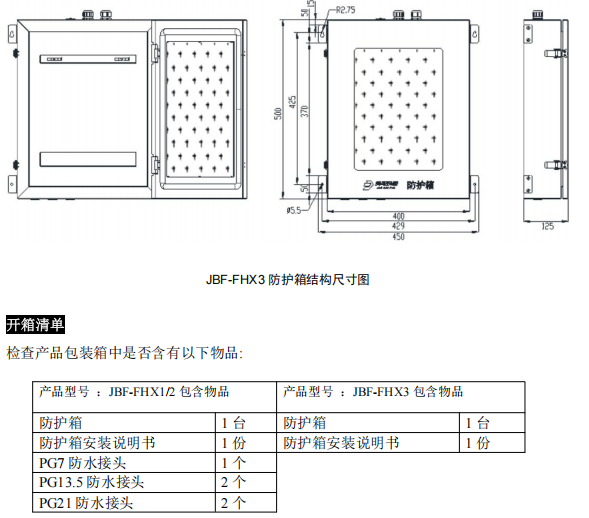

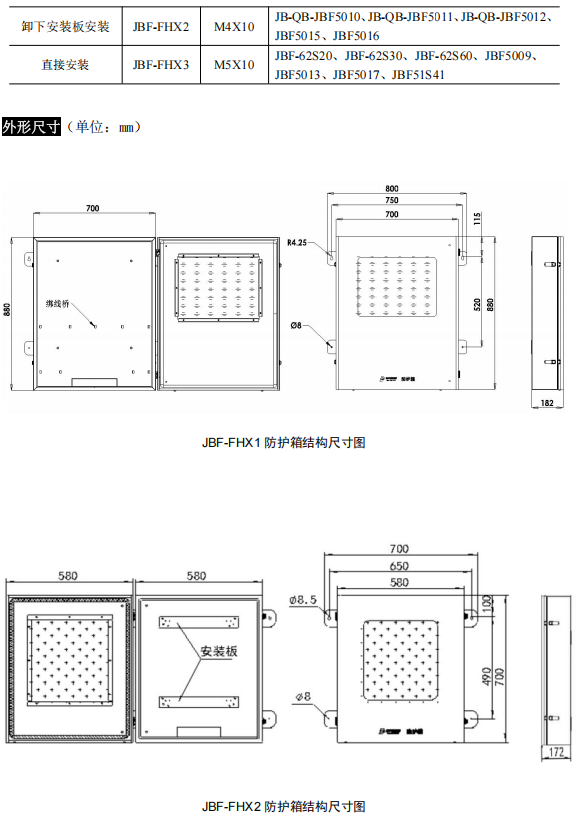

1）将防护箱固定到墙上，安装孔参照防护箱结构图；

2）将防水接头固定在防护箱进出线孔位上，注意拧紧且不得戳破防水接头顶部保护膜。

3）将线路穿入防水接头并锁死（强弱电线注意分开布置）；

4）将控制器固定在防护箱内并完成接线。

注意：

1）防护箱的所有过线孔均应安装防水接头或堵头；

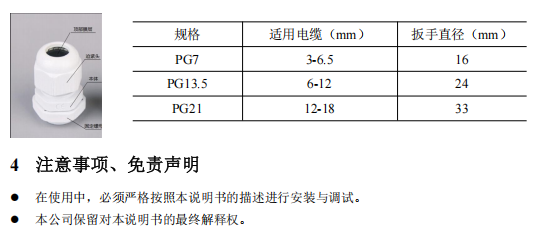

2）根据防水接头表选择合适的出线孔并锁紧接头，保证不用的防水接头顶部保护膜完好。
