JBF-­‐FHZ1 防护罩是本公司研发设计的用于配接本安型手动报警按钮，本安型消火栓按钮以及手报

消报防护盒等产品的装置。可独立壁挂安装也可与安装立柱 JBF-­‐AZZ1 配接安装，适用于室外空旷露天

地带。

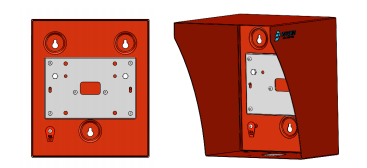

1.1 产品特点

l JBF-FHZ1 型防护罩能够独立壁挂安装于室外墙壁上，安装方便，具有一定的防雨功能；

l 同时也能够与 JBF-AZZ1 安装柱配接，独立安装在室外空旷地带，作为现场报警设备（火灾手

动报警按钮等）的安装依托；

l 防护罩内部背板能够灵活拆卸，方便拆装；且背板预留多种规格尺寸的安装孔，可兼容多种设备

的安装使用；

l 防护罩内部以及防护罩与安装立柱连接处方便走线，利于设备安装；

l JBF-FHZ1 型防护罩配合防护盒 JBF-FHH 使用，可满足 IP65 的防护要求。

1.2

   适用范围

l 可独立壁挂安装于室外墙壁上；

l 可与安装立柱 JBF-AZZ1 配接使用安装在室外空旷地带；

l 可兼容多种设备安装使用，如手报消报防护盒 JBF-FHH、手动火灾报警按钮 J-SAP-JBF4121A-Ex、

消火栓按钮 JBF4123A-Ex 等多种产品。

1.3

   型号组成

2 产品参数

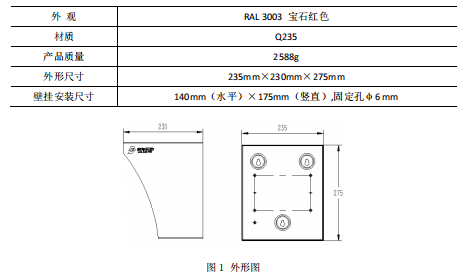

2.1 机械特性

3 安装

3.1 防护罩安装说明/步骤

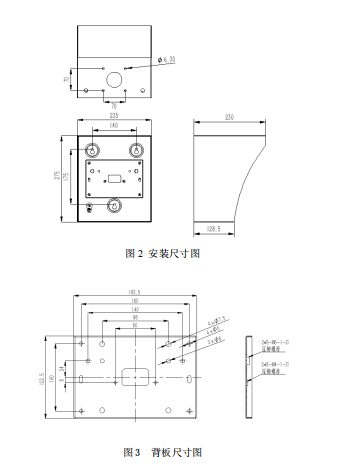

l JBF-FHZ1 防护罩布线施工后，通过膨胀螺栓或螺钉将防护罩固定在安装立柱 JBF-AZZ1 上或墙上（使用 M6 螺钉），水平安装孔距为 140mm，竖直安装孔距为 175mm，外形及安装尺寸如图 1 与

图 2 所示。

l 背板支架与防护盒、隔报、手报、消报系列产品通过螺钉或螺栓安装完成后，共同组装到防护罩上，如图 2 所示。

l 背板预留的各种孔的尺寸如图 3 所示。

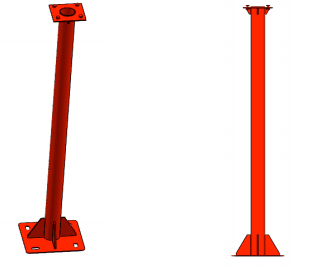

1.1 产品特点

l 能够安装在室外露天空旷地带；

l 灵活配接 JBF-FHZ1 防护罩；

l 立柱结构简单，性能稳定，方便拆装，耐腐蚀性能好。

   1.2

   适用范围

l 适用于安装在室外露天空旷地带等场所；

l JBF-AZZ1 安装立柱与 JBF-FHZ1 防护罩配接一同使用。

1.3

2

   产品参数

2.1 机械特性

3 安装

3.1

   立柱安装说明/步骤

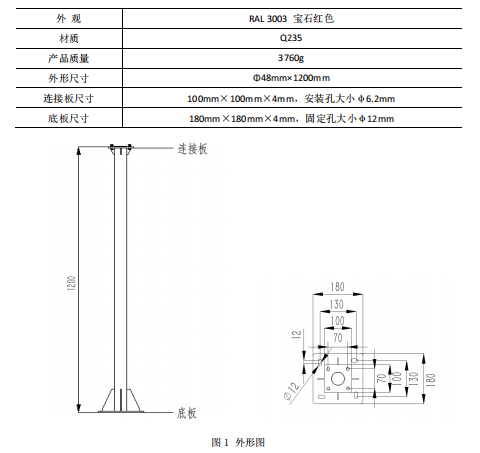

l JBF-AZZ1 安装立柱布线施工后，通过螺栓安装到地面上，底板安装孔距为 130mm，外形及安装

尺寸如图 1 所示。

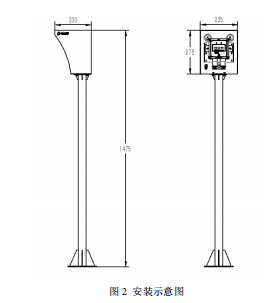

l JBF-AZZ1 安装立柱与 JBF-FHZ1 防护罩通过螺栓连接（使用 M6 螺栓，螺母），如图 2 所示。

Ø JBF-FHZ1 防护罩与 JBF-AZZ1 安装立柱配接使用图：

Ø 产品开箱及检查

JBF-FHZ1 防护罩开箱及检查

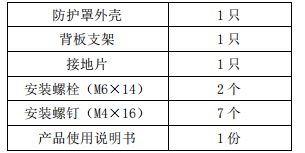

打开包装后，本产品应该包括：

如发现任意项有缺失或有损坏，请速与我们联系，我们将立即补全产品的缺失项，或者在确定是

非人为因素造成的破损下，无条件的为客户更换新的产品。
