1 概述

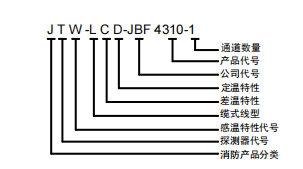

JTW-LCD-JBF4310-1 型缆式线型感温火灾探测器是青鸟消防开发的具有独立自主知识产权的新型数字缆式线型感温火灾探测器。该探测器满足 GB16280- 2014《线型感温火灾探测器》 标准，由信号处理单元、敏感部件（感温电缆）、终端盒三部分构成，探测器以高度智能的温度信号处理方式进行整条线缆的实时监测；增配温度场监测系统，可对温度场进行分布式智能处理，可以给出温度分布细节、温度场、温度变化趋势和精准的温度 值。

1.1产品特点

1. 感温电缆更大 长度 500m，报警定位精度 1m，报警精度高，小尺寸高温报警 3cm 响应。

2. 强抗电磁干扰性能：通过 30V/m 射频电磁场辐射抗扰度和 100A/m 工频磁场测试认证。

3. 丰富的配接接口，支持 RS485、CAN、青鸟消防火灾报警控制器回路、3 个干接点输出（火警、故障、辅助[预警]），方便现场应用。

4. 探测器具有温度场巡检功能，能够采集感温电缆周围的温度；监测系统的智能温度场分析算法，通过软件对历史数据分析，可做预警和现场温度趋势判断。

5. 线缆安装方便，抗拉伸，支持小曲率半径安装，续接方便。

1.2适用范围

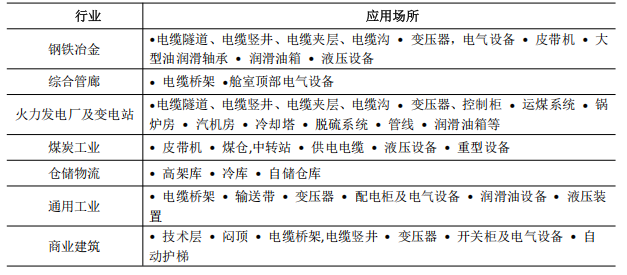

适用行业及应用场所：

2 工作原理

感温线缆由信号处理单元、敏感部件（感温电缆）、终端盒三部分构成。信号处理单元负责对感温电缆的信息进行查询、分析、处理，通过指示灯和数码管显示感温线缆的状态信息，同时将报警状态信息通过各种端口上报其他设备；感温电缆负责对其周围温度实时采集和报警监测；终端盒负责监测信号处理单元与终端盒之间感温电缆的通信状态，及时反馈感温电缆是否存在断、短路故障等信息。

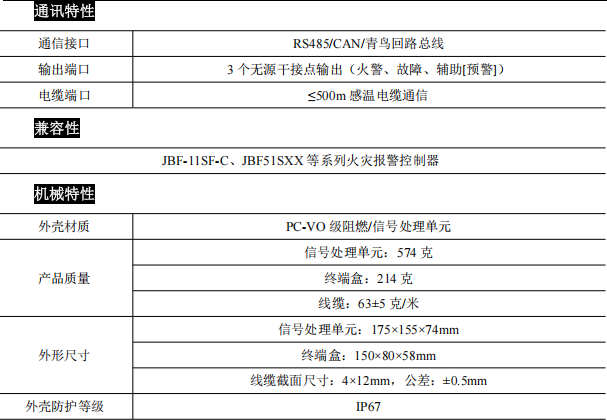

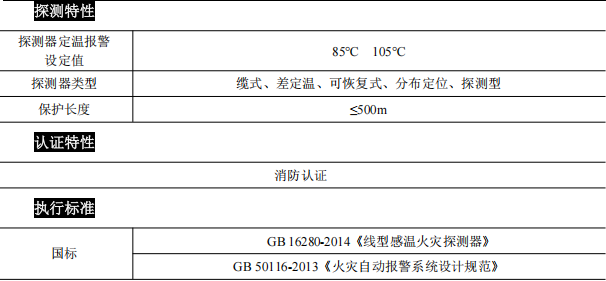

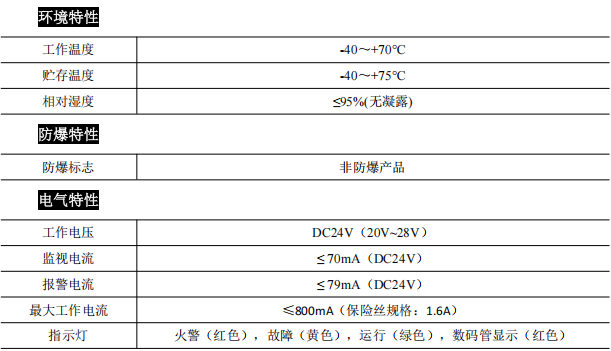

3 性能参数

4 安装调试

4.1安装说明/步骤

感温线缆必须严格按照 GB 50116-2013《火灾自动报警系统设计规范》等相关标准的要求，结合探测区域的特征、环境温度及被保护物所需的报警温度，来选择探测器的使用类型（差定温或定温）及报警阈值。

安装注意事项：

感温电缆不同于普通电缆，其过度的挤压会造成电缆内部的机械损伤，引起损坏或误报。因此在安装

过程中应遵循如下原则：

1. 放线时避免重物挤压在感温电缆上；感温电缆应避免安装在有机械损伤的场所；避免被尖锐物体损伤，造成线皮破洞，防护等级下降，造成误报；

2. 安装时严禁将感温电缆采集单元位置锐折，使用尼龙扎带时不能扎得过紧，造成感温材料变形所引起误报或造成感温单元机械损伤；

3. 感温电缆续接注意事项：

1）若续接的感温电缆各段的标识米数不重叠，可以使用具有密封功能的胶缝热缩管或续接盒连接，从红色标识铜线开始平行顺序对接，注意感温电缆接线的线序需对应且相互绝缘；同时信号处理单元上按SW2，SW3，SW4 键发送续接命令,自动完成续接，续接后需要重新注册感温电缆。详见 4.7 节第 8 项。

2）若续接的感温电缆线各段的标识米数存在重叠，需要对重叠部分感温电缆处理，通过青鸟消防控制器调试工具分别对每段感温电缆读取地址，对重叠段做地址偏移，读取偏移操作后的感温电缆地址（地址号要大于零，且与其他部分的感温电缆地址不重复，建议连续），掉电后续接感温电缆，续接完成后重新注册感温电缆。

备注：

1）探测器支持分布定位和分区定位功能，默认分布定位；分布定位是间距 1 米的报警定位，分区定位是一段感温电缆的报警定位，定位长度 500m≥L≥2m，分区定位需要通过青鸟消防控制器调试工具“感温电缆”设置完成感温电缆的分区配置。一个分区是一个报警点。

2)火灾报警控制器报警支持：若与青鸟消防火灾报警控制器通过 CAN 方式通信，则报警定位方式支持分布式报警和分区式报警；若通过回路或输入输出模块方式通信，则报警定位仅支持分区式报警。

4. 终端盒安装注意事项：产品上电有蜂鸣响声，目的确定终端运行正常和安装位置，非是故障声响。

安装步骤：

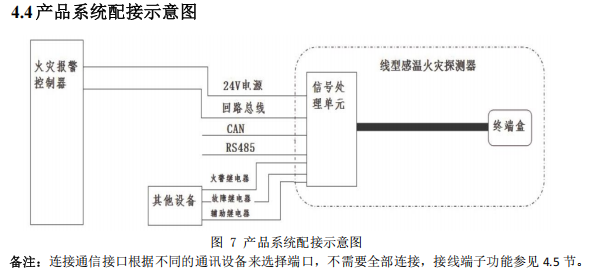

1. 阅读 4.4 节产品系统配接示意图，了解信号处理单元与火灾报警控制器、供电电源等系统的连接结构，规划产品布线。

注：

1)如需通过青鸟回路总线实现感温电缆的火灾报警功能，首先通过操作编码器 连 接 信 号 处 理 单 元（LA_L1 和 LA_L2）端子，按工程图纸要求给信号处理单元进行编址。

2)如需通过输入模块配接其他厂家火灾报警控制器报警，请连接报警/故障/辅助[预警]继电器端子。

3)如需通过 RS485/CAN 等通信协议配接其他系统，请连接 RS485/ CAN 等通信端子。

2. 阅读 4.5 节端子接线说明，完成 DC24V 电源、通信线和感温电缆等接口的电气连接。

3. 电气连接完成，进入感温电缆注册和模式选择及参数配置的调试步骤，请查看 4.7--4.8 节内容。

在施工/安装/调试过程中如遇到问题或协议细节请联系青鸟技术支持人员指导。

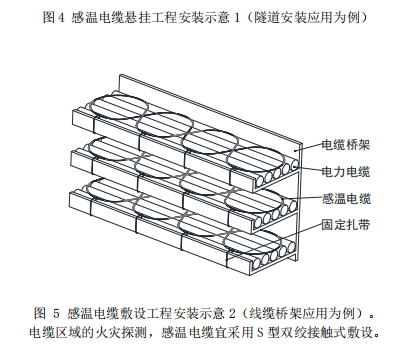

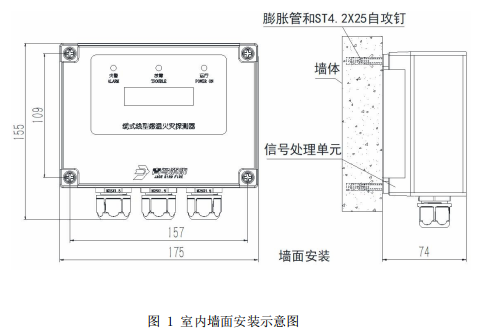

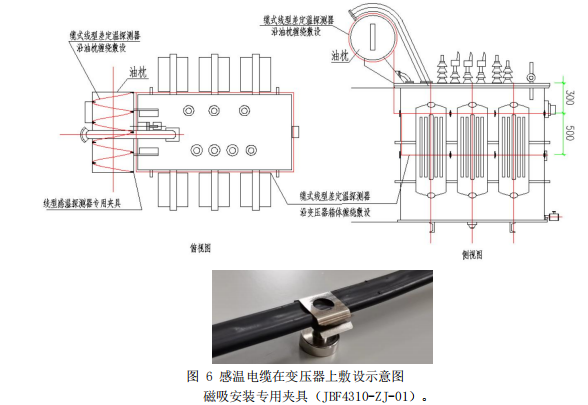

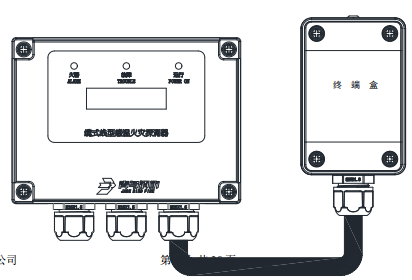

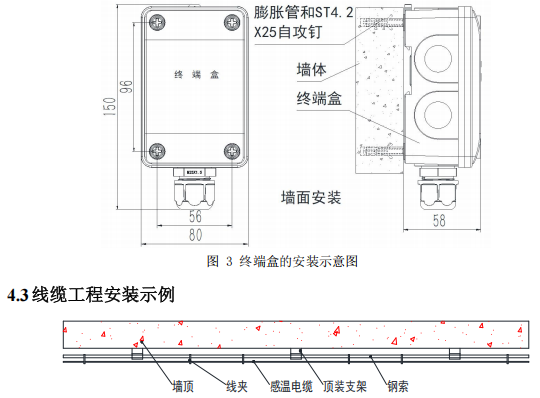

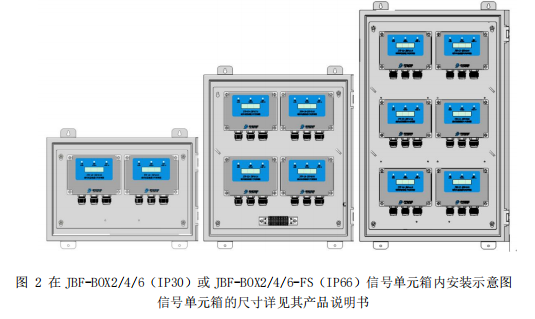

4.2信号处理单元/终端盒-产品尺寸及安装示意

尺寸单位：mm 。
