1、 概述

1.1、 产品特点

 内置微处理器，性能稳定。

 采用 SMT 表面贴装工艺，可靠性高，一致性好。

 产品采用无线通讯方式，施工现场无需接线。

 可与公司生产的 JB-QB-JBF5021 控制器（以下简称控制器）配接，组成报警系统。

 操作简单，用手按下按键，即能实现向控制器发送火警信号。

 产品使用 RF 射频通信技术，功耗低，可视传输距离 260m。

 无线手动报警开关预埋安装，节省占用空间，同时也可以支持明装（无预埋盒）安装方式。

 J-SAP-JBF4124R 无线手动报警开关为白色外观

 J-SAP-JBF4125R 无线手动报警开关为红色外观

1.2、 主要用途及适用范围

 产品可以与控制器构成无线家用火灾安全系统。

 适用于家庭、宾馆客房、老旧小区改造、三小、九小等小微场所等应

用

1.3、 型号的组成及其代表意义

1.4、 使用环境条件

 工作温度：-10—+50℃

 贮存温度：-10—+40℃

 相对湿度：≤85%RH(40±2℃)

2、 工作原理

无线手动报警开关由启动开关及相应的处理电路组成，在正常运行时，产

品处于巡检状态，绿色指示灯闪亮，当有火警时，手动按下按钮（需大于 3s），

报警信号上传到控制器，同时红色指示灯常亮来警示用户，长按报警按键（大

于 6s）时，报警状态取消，设备复位。

3、 操作指导

1）上电自检：用户收到产品后，请先将电池插头插入到插座内，指示灯

红黄绿三色交替闪亮。

2）注册登记：产品上电后，请在有效通讯距离内，5s 内点按报警按键 3 次发送注册信息，点按过程中红灯闪亮，点按完毕发送注册信息，发送过程

中绿灯闪亮。成功注册到控制器上，绿灯常亮 1s 作为提示。

3）巡检状态：正常巡检状态下，指示灯每隔 3h 绿灯闪烁一次。

4）报警：手动按下按钮（大于 3s）时，可发送报警信号，控制器报出火

警，产品指示灯红色常亮。若手动按下按钮超过 3s,控制器未报出火警，产品

指示灯红色闪亮直至控制器报出火警后，红色常亮。

5）复位：操作控制器上的复位功能，即可对所有在线且处于报警状态的

手动报警按钮进行复位。

6）故障：当产品电池电压低于 2.6V 时，产品向控制器发送故障信号，控

制器报出手报故障，此时指示灯黄色闪亮。请尽快联系厂家更换电池。

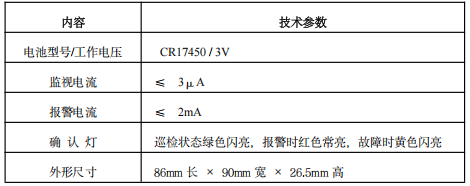

4、 技术特性

主要参数

5、尺寸、重量

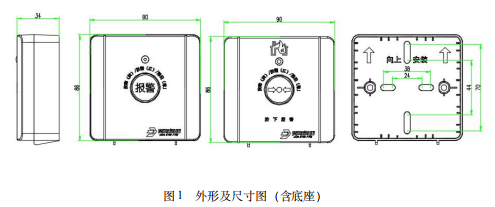

5.1、JBF4124R/JBF4125R 外形及安装尺寸（含明装底座）

5.2、JBF4124R/JBF4125R 外形及安装尺寸（不含明装底座）

5.3、重量：69g（不含明装底座）95g（含明装底座）

6、安装、注册

6.1、安装程序、方法及注意事项

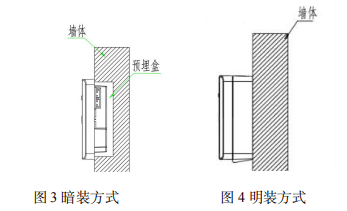

产品同时支持明装与暗装两种安装方式。

暗装方式：产品放入预埋盒内部，同时用包装内的安装螺钉与预埋盒连接

注：产品装到预埋盒内部时，预埋盒外轮廓最小尺寸为 83×83，小于该尺寸

的预埋盒不支持暗装的方式。

明装方式：若产品需要明装，则需要另外订购型号为 JBF-VB4502A（白色）

或 JBF-VB4502B（红色）的明装底座配合使用，先将明装底座与墙体固定，

再将产品底座与明装底座连接

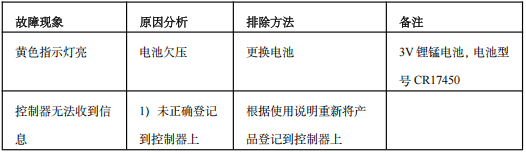

7、故障分析与排除

8、保养、维修

 日常维护、保养、校准

 定期进行报警试验，建议每半年一次

9、开箱及检查

打开包装后，请检查产品数量及外观，如发现有缺失或损坏，请速与我们联系。
