青鸟J-ZFZC-E5W-16X3D集中控制型消防应急照明灯具接线安装技术

青鸟J-ZFZC-E5W-16X3D集中控制型消防应急照明灯具接线安装技术

一. 灯具特点及注意事项

本灯具设计满足 GB17945-2010《消防应急照明和疏散指示系统》要求。本灯具为专用灯具，采用低电压供电，严禁接入 AC220V/DC216V 强电，接入强电将造成灯具损毁。J-ZFZC-E5W-16X3LD 、J-ZFZC-E8W-16X1LD、J-ZFZC-E12W-16X2LD 灯具采用微波雷达模块作为感应探测传感器，微波雷达模块具有体积小、灵敏度高、不受温度影响等特点。灯具微波雷达模块设计位于灯具中心，无金属遮挡情况下在灯具 5m±1m 的范围内有移动物体时灯具正常点亮。

二. 技术参数及灯具尺寸

额定电压： DC36V                工作方式： 非持续型

主电功耗： 见灯具标签       亮 度： ≥50lm 光源类型： LED 安装方式： 吸顶

光源参数： DC3.0V              防护等级： IP30

灯具外形和尺寸：

三. 使用说明

1. 该灯具受应急照明集中控制系统控制，灯具可接受由系统发来的指令改变灯具的工作状态，

同时系统可对灯具的各种状态进行监视。

2. 灯具安装完成后，将灯具 ID 编码（8 位）记录在施工图纸所对应的指定位置，并将整理好

的施工图纸妥善存储，方便后续的系统调试。

四. 接线及安装说明

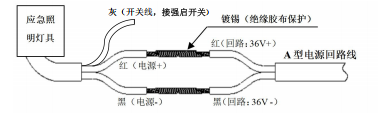

将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：

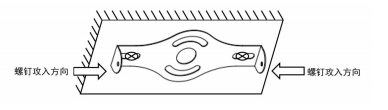

安装方法：

按照孔距打孔放入胶塞先将吸顶支架按照孔距固定于安装位置，按照接线方法接线后使用φ4×8 自攻螺钉将灯具固定于吸顶支架，确保安装牢固。

五. 维修保养和排故

本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于

通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
