1 概述

JTW-ZD-JBF62M-20 点型感温火灾探测器（P）（以下简称感温探测器）是青鸟消防开发的 特殊应用场景的专用感温探测器，该产品体积小、功能强、安装方式灵活，可对安装环境的温度或快速升温变化做出响应 。

1.1 产品特点

 低功耗，无极性二总线产品，支持远距离通讯，通讯距离≤1000 米；

 内置青鸟消防自研的火灾探测报警专用微处理器「朱鹮」；

 探测器硬件电路设计高度集成，性能稳定可靠；

 同时具备 A2R/A2S/BR/BS 四种工作模式，默认设置为 A2R；

 外观设计精巧。

1.2 适用场所

 储能电站等对于探测器外观尺寸或有特殊报警温度要求的场所；

 相对湿度大，可能发生无烟火灾，经常有大量粉尘的环境；

 厨房、锅炉房、吸烟室、开水间、发电机房、烘干车间等；

 其它不宜安装感烟探测器的厅堂和公共场所。

1.3 型号组成

2 工作原理

感温探测器由热敏电阻及相应的放大处理逻辑电路组成。热敏电阻是一种具有温度敏感性的半导

体器件，阻值随温度的变化而变化，当温度达到设定报警阈值时探测器会发出报警信号。

3 性能参数

4 安装调试

4.1 安装说明/步骤

 外形及安装尺寸如图 1 所示（单位：mm）

 将探测器用 2 只 M3 的螺钉紧固在安装板上；

 施工中建议使用截面积≥1.0mm

2的阻燃双绞线（ZR-RVS2*1.0mm2），L1、L2 分别接在探测器的引出线上，无需区分极性；

 用编码器对探测器写入地址（11 协议：1-200；62 协议：1-252）；

 接线图例：

4.2 调试方法

 首先使用编码器对探测器进行编码；

 探测器安装好后操作控制器进行注册登记；

 使用专用消防测试温枪，对准探测器上栅格孔进行加热，探测器报警后指示灯变为红色常亮；

 复位控制器，探测器恢复正常监视状态。

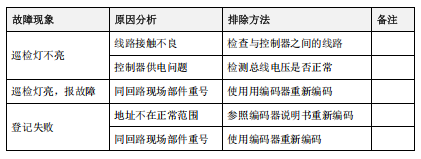

5 故障分析与排除

6 保养、维护

 定期进行探测器报警试验，建议每半年一次；

 根据 GB 29837-2013《火灾探测报警产品的维修保养与报废》相关规定，产品使用寿命一般不超过 12 年。

7 开箱及检查

打开包装后，本产品应该包括：

点型感温火灾探测器

产品使用说明书

如发现任意项有缺失或有损坏，请速与当地经销机构联系。

8 注意事项、免责声明

 在使用中，必须严格按照本说明书的描述进行安装与使用；

 本公司保留对本说明书的最终解释权。
