青鸟JBF-SG01电子式安全栅接线安装技术
1 概述
JBF-SG01 电子式安全栅(以下简称安全栅)为本安型产品的
关联设备,通过限制进入到爆炸性环境的能量(包括限制电压和
限制电流)来起到安全保护作用。
该产品按照 标准GB/T 3836.1-2021《爆炸性环境 第1部分:设备通用要求》
和GB/T 3836.4-2021《爆炸性环境 第4部分:由本质安全型“i”保护的设备》
中有关规定制造生产。
该产品可与我公司生产的本安型探测器、本安型手动报警按
钮等产品配套使用,应用于防爆场所,广泛用于石油、化工、医
药、船舶等领域。
1.1 产品特点
⚫ 该产品具有较强抗干扰性能。
⚫ 采用防雷设计,避免由于雷击造成损坏。
⚫ 该产品可正常传输消防二总线信号。
⚫ 安装使用方便。
1.2 适用范围
⚫ 安全栅应安装在安全区域。
⚫ 广泛用于石油、化工、医药、船舶等领域。
⚫ 满足 标准 GB/T 3836.1-2021《爆炸性环境 第 1 部分:设
备通用要求》和 GB/T 3836.4-2021《爆炸性环境 第 4 部分:
由本质安全型“i”保护的设备》。
1.3 型号组成
2 工作原理
安全栅是通过限制输出能量来达到保护作用的。在防爆系统
中,由于安全栅的存在,所以不论发生任何故障都能保证输出的
能量被限制在一个安全值(不会点燃规定的分级、分组爆炸性气
体混合物)内,从而保证现场安全。
安全栅对电压的限制作用通过齐纳二极管实现,当输入端电
压由于某种原因变高时,齐纳二极管导通,把输出端电压限制在
允许输出的更高 电压值内,齐纳二极管一旦导通,其电流急剧上
升,若输入端电压过高或高电压作用时间过长,会把串联在电路
中的熔断器熔断,防止高电压进入危险区。当现场负载短路时,
安全栅中的限流电路起到限流作用,把输出电流限制在允许输出
的更大 电流值内。
3 性能参数
4 安装调试
4.1 安装说明/步骤
⚫ 安装方式一:采用金属支架安装,在宽 20mm 的金属支架上,
横向钻两个间距为 11.5mm、孔径为 Φ 4.5 mm2 的安装孔,
将安全栅的两接地螺栓插入拧紧,并将金属支架可靠接地。
⚫ 安装方式二:采用 35mm 导轨安装方式,同时安全栅的两接
地螺栓需要可靠接地。
⚫ 外形及安装尺寸如图 1 所示,单位:mm。
⚫ 输入、输出线采用 RVS2×1.0~1.5mm2 导线。
⚫ 输入线接 1、2 端子上,接线有极性;输出线接 3、4 端子上。
⚫ 安全栅端子图例如图 2 所示,端子定义如表 1 所示:
◼ 输入功能:
◆ 端子 1、端子 2:接非本安输入信号,有极性,端子 1
接回路负极,端子 2 接回路正极。
◼ 输出功能:
◆ 端子 3、端子 4:本安输出信号,接本安设备。
◼ 接线示意图如下所示:
建议每个安全栅带载本安型感温、感烟探测器总数不大
于 10 只。当安全栅与其他探测器在同一回路使用时,安全栅
的带载数量需计算后得出。
特别提示:接地端子需可靠接地,接地线
≥4mm2,接地阻抗≤4Ω。
4.2 布线要求
端子 3、端子 4 所接电缆间的分布电容不得大于 107nF,分布
电感不得大于 0.26mH。
本安电缆的长度应按如下方法进行计算:
计算本安电缆长度应验算电缆的分布电容和分布电感值是否
满足要求。通常电缆分布参数按集总参数考虑,其值与电缆长度
成正比,即
Cc≤Co-Ci , Lc≤Lo-Li
式中:
Co、Lo—关联设备给出的更大 外部允许电容和电感量;
Ci、Li—本安设备内部更大 等效电容和电感量;;
Cc、Lc—允许电缆的更大 分布电容和电感量。
例如,选择某本安电缆参数为 Lk≤0.7μH/m,Ck≤200pF/m,,本
安设备数量 n=10 个,本安设备参数 Ci=50pF,Li=0mH。选用
本安电缆最长为:
则选用本安电缆长度应≤371m。
4.3 调试方法
⚫ 安装安全栅之前,请切断输入信号线的电源,安全栅的两接地螺栓可靠接地。
⚫ 正确识别输入线极性,对照安全栅端子定义,按照正确极性进行连接。
⚫ 安全栅安装好后,断开安全栅输出接线,输入信号线上电,
测量安全栅输出端电压与输入信号一致后进行后续步骤。
⚫ 安全栅连接后续本安设备。
⚫ 本安设备进行工作,在控制器/模块上查看本安设备工作状态。

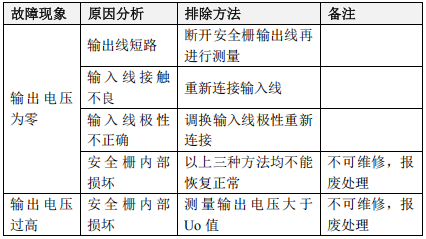

5 故障分析与排除
输出电压异常时应首先检查外部配套电路及线路是否损坏,
确认后再检查安全栅。对有故障的安全栅,不得修复使用,应予以更换。
注:安全栅是一次性产品,一旦损坏不可维修。安全栅采用
浇封方式对组件进行保护,防止对影响本质安全性能的任何元件
进行检修或替换。全部组件为一个整体。
