青鸟JBF5141A、JBF5141C 输入/输出模块接线安装技术

青鸟JBF5141A、JBF5141C 输入/输出模块接线安装技术

1 概述

JBF5141A、JBF5141C 型输入/输出模块（以下简称模块）是青鸟消防开发的可实现输入监测，

多种方式输出控制的模块。该模块通过接收消防联动控制器发出命令来启动或停止与该模块连接的（如防火卷帘门、送风阀、排烟阀等）外部设备，同时监测外部设备工作状态。

1.1 产品特点

 低功耗，无极性二总线产品，支持远距离通讯，通讯距离≤1000 米；

 插拔式结构，易于施工、便于维护；

 内置青鸟消防自研的火灾探测报警专用微处理器「朱鹮」；

 模块启动后输出具备线路检测功能的无源动合信号；

 总线电路与反馈信号处理电路电气隔离，抗干扰能力强；

 反馈信号同周期分时多次采集、综合判断，减少误报概率。

1.2 适用范围

 适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所；

 用于控制现场设备启动/监测现场设备反馈信息。

1.3 型号组成

2 工作原理

模块内嵌微处理器，当接收到火灾报警控制器（联动型）的启动命令，输出继电器动作并点亮“输出动作”指示灯；在接收到外接设备反馈信息后，将信息传送到火灾报警控制器（联动型）并点亮“输入动作”指示灯。

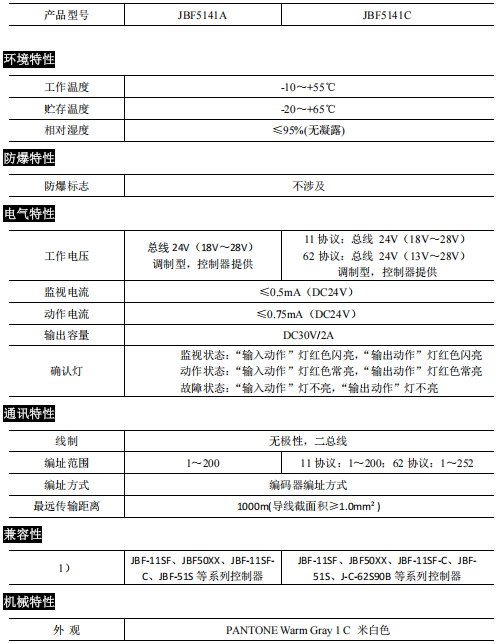

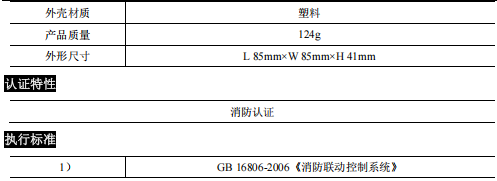

3 性能参数

4 安装调试

4.1 安装说明/步骤

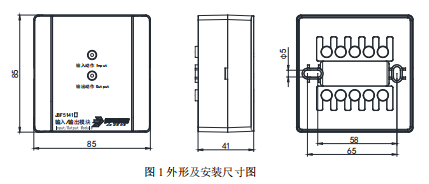

 外形及安装尺寸如图 1 所示：（单位：mm）

 将模块底座用两只 M4 的螺钉固定在预埋盒上（安装孔距为 60mm）；

 施工中建议使用截面积≥1.0mm2 的阻燃双绞线(ZR-RVS2*1.0mm2)，L1、L2 分别接在安装底座的端子 L1、L2 上，无需区分极性；

 用编码器对模块写入地址（1～200）；

 将模块对准底座用力按压上即可；

 安装时宜带手套操作，以保持模块外壳清洁。

 模块端子图例如图 2 所示：

 L1（端子 4）、L2（端子 5）：接回路总线，无极性；

 24V+（端子 1）、24V-（端子 2）：接 24V 电源，提供有源输出电源，并实现 24V 电压检测和线路检测功能；

 输入功能：

 AS+（端子 9）、AS-（端子 10）：接应答（无源触点）；

 连接在 AS+和 AS-上的监视设备的动合端必须并联 10KΩ 终端电阻。

 有源输出功能：

 O2（端子 7）O1（端子 8）为有源输出接线端子，在被控设备终端并联 10KΩ 电阻，用于检线功能；O2（端子 7）输出正向串接二极管到被控设备电源正端，O1（端子 8）输出接被控设备

负端。模块启动后 O2（端子 7）输出电源正，O1（端子 8）输出电源负。

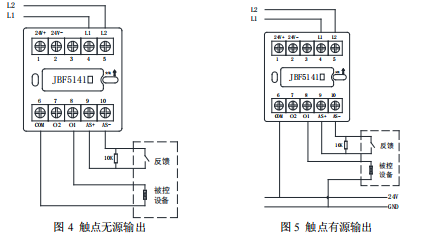

 具体接线见图 3：

 触点输出接线功能：

该模块提供纯继电器触点输出功能，具有独立物理常开和常闭触点输出功能，COM（端子6）是继电器触点公共端，O2（端子 7）是常闭触点，O1（端子 8）是常开触点，模块启动后常

闭触点断开，常开触点闭合，可用该触点实现无源和有源接电的单独控制。具体接线见图 4/5：

4.2 调试方法

 首先使用编码器对模块进行编码。

 模块安装好后操作控制器对其进行登记。

 控制器进入手动启停现场设备界面，输入要启动的模块回路及地址启动，模块“输出动作”指示灯变为红色常亮，被控设备动作，模块收到被控设备的无源反馈后“输入动作”指示灯变为红色常亮。

 复位被控设备，手动停止模块或复位控制器，模块恢复正常监视状态。

 可以通过特殊的地址码对 JBF5141A 型模块进行设置：

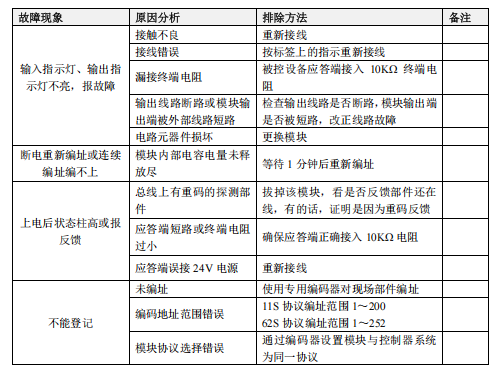

5 故障分析与排除
