青鸟JBF5131A、JBF5131C输入模块接线安装技术
1 概述

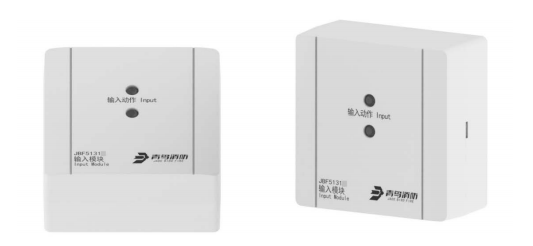

JBF5131A、JBF5131C 型输入模块(以下简称模块)是青鸟消防开发的可实现输入监测功能的模
块。该模块通过被监视设备动作后提供的常开或常闭无源触点信号,点亮“输入动作”指示灯来示意反馈,并将反馈信号传送到消防联动控制器。
1.1 产品特点
低功耗,无极性二总线产品,支持远距离通讯,通讯距离≤1000 米;
插拔式结构,易于施工、便于维护;
内置青鸟消防自研的火灾探测报警专用微处理器「朱鹮」;
配合青鸟总线抢占协议,启动响应时间<1.5 秒;
总线电路与反馈信号处理电路电气隔离,抗干扰能力强;
反馈信号同周期分时多次采集、综合判断,减少误报概率。
1.2 适用范围
适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所;
用于监测现场被监视设备状态或其他需要被监测的设备。
1.3 型号组成
2 工作原理
模块内嵌微处理器,通过被监视设备动作后提供的常开无源触点信号或常闭无源触点信号,点亮
“输入动作”指示灯来示意反馈,并将反馈信号传送到消防联动控制器。
3 性能参数
4 安装调试
4.1 安装说明/步骤
外形及安装尺寸如图1所示:(单位:mm)
将模块底座用两只 M4 的螺钉固定在预埋盒上(安装孔距为 60mm);
施工中建议使用截面积≥1.0mm2 的阻燃双绞线(ZR-RVS2*1.0mm2
),L1、L2 分别接在安装底座的端
子 L1、L2 上,无需区分极性;
用编码器对模块写入地址(1~200);
将模块对准底座用力按压上即可;
安装时宜带手套操作,以保持模块外壳清洁。
模块端子图 例如图 2 所示:
L1(端子 4)、L2(端子 5):接回路总线,无极性;
监视无源闭合应答的现场设备时:AS+(端子 9)、AS-(端子 10):接应答(无源触点),连接在AS+和 AS-上的监视设备的动合端必须并联 10KΩ 终端电阻。接线示意图如图3:
监视无源断开应答的现场设备时:AS+(端子 9)、AS-(端子 10):接应答(无源触点),连接在 AS+和 AS-上的监视设备的动开端必须串联 10KΩ 终端电阻。接线示意图如图 4:
4.2 调试方法
首先使用编码器对模块进行编码;
模块安装好后操作控制器对其进行登记。
被控设备动作,模块收到被控设备的无源反馈信号后输入动作指示灯变为红色常亮;
复位被控设备,模块恢复正常监视状态;
可以通过特殊的地址码对 JBF5131A 型模块进行设置:
5 故障分析与排除
6 保养、维护
定期进行输入状态检测,建议每半年一次;
根据 GB 29837-2013《火灾探测报警产品的维修保养与报废》相关规定,产品使用寿命一般不超过 12 年。
7 开箱及检查
整箱包装打开后,本产品应该包括:
输入模块(不含底座)
产品使用说明书
如发现任意项有缺失或有损坏,请速与当地经销商联系。
8 注意事项、免责声明
在使用中,必须严格按照本说明书的描述进行安装与调试。
本公司保留对本说明书的最终解释权。
