青鸟JTY-GF-JBF-W1100独立式光电感烟火灾探测报警器接线安装技术

青鸟JTY-GF-JBF-W1100

青鸟JTY-GF-JBF-W1100V

独立式光电感烟火灾探测报警器使用说明书

(使用产品前，请阅读使用说明书)

1. 概述

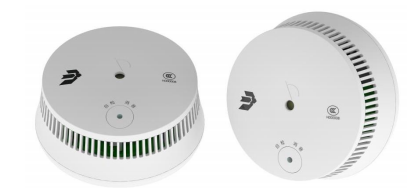

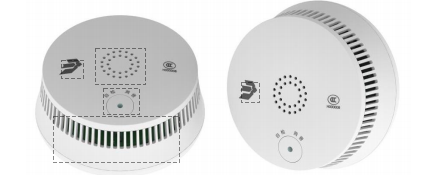

青鸟JTY-GF-JBF-W1100独立式光电感烟火灾探测报警器

青鸟JTY-GF-JBF-W1100V 独立式光电感烟火灾探测报警器

JTY-GF-JBF-W1100,JTY-GF-JBF-W1100V 独立式光电感烟火灾探测报警器是本公司基于青鸟消防 Chrip无线通讯技术开发的无线感烟火灾探测报警设备。该探测器是青鸟消防 HRP 无线专网系统的感烟探 测部件，主要用于火灾前期的烟雾探测，实时上报报警信息。本设备还可独立工作，探测报警后进行本地 鸣叫报警。

1.1产品特点

● 国 家CCC 强制认证产品。

●  采用散射光原理，电池供电，独立式安装。

●  的烟雾监测及通过对迷宫信号的智能分析，保证其卓越的安全性能。

●  高性能迷宫防止误报。

●  具备全电子式自动检测功能。

●  高分贝警讯输出报警，报警声：大于80dB。

●  电池防漏装设计，无需布线，安装快速方便。

●  JTY-GF-JBF-W1100V  为语音报警，JTY-GF-JBF-W1100 为蜂鸣报警。

1.2适用范围

●  适宜安装在普通住宅、别墅、古建筑及小型商场、家居、歌舞厅等场所；

●  本产品不宜安装在厨房、浴室等烟尘、水气密集的场所，且应避免毗邻壁炉、通风口等处。

●  应尽量偏离霓虹灯、电子节能灯等灯具设备(安全距离宜大于50厘米)。

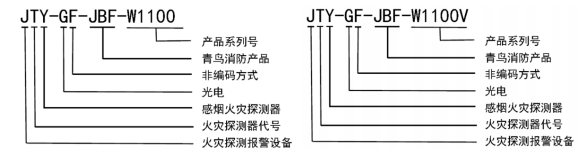

1.3型号组成

2. 工作原理

本产品由迷宫 ， 控制芯片及其外围电路组成 。 能够实时监测烟雾浓度 ， 一旦检测到周边环境中的烟 雾浓度达到报警阈值即可进行声光报警 。

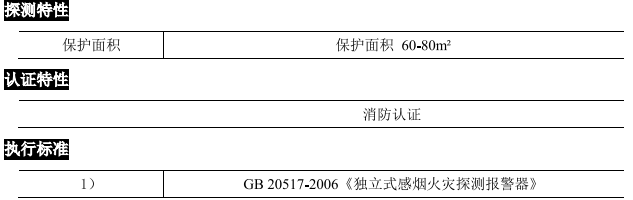

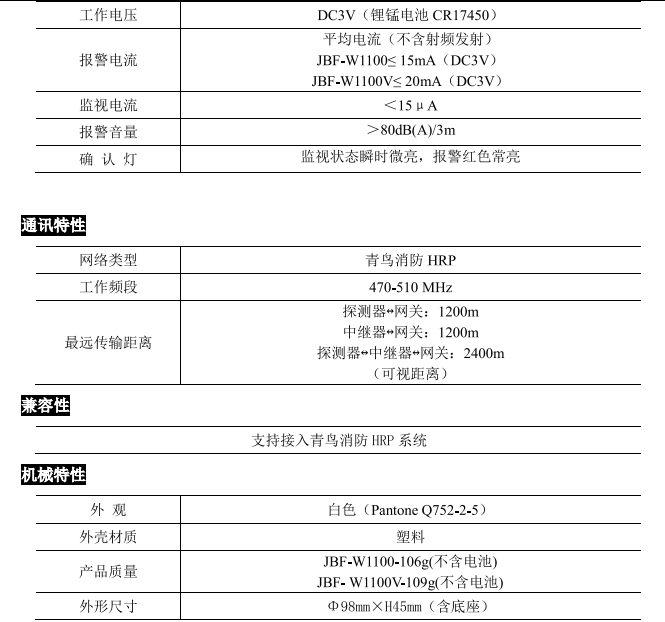

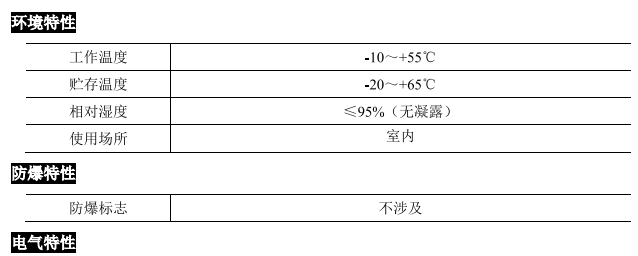

3. 性能参数

4. 安装、调试

4.1 安装说明/步骤

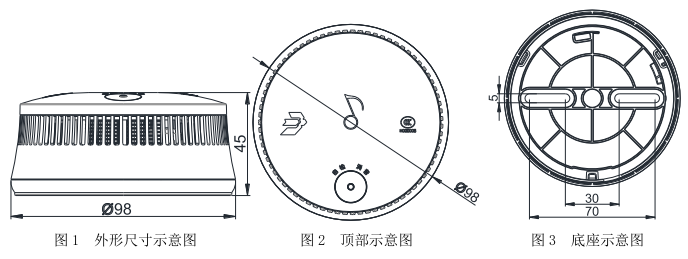

●  报警器的外形尺寸，如图1、2、3所示(单位： mm)。

●  安装规范

■ 设备至空调送风口边的水平距离，不应小于1.5m; 至多孔送风顶棚孔口的水平距离，不应小于

0.5m;   设备至墙壁、梁边的水平距离，不应小于0.5m;  设备周围0.5m 内，不应有遮挡物；

■安装方式为吸顶安装，切勿侧壁安装；

■安装时采用两颗螺钉(JG-YD-ST3.9×25) 或泡棉双面胶粘贴安装(推荐使用螺钉安装。如需使用  粘贴安装方式，须保证安装平面清洁、平整，并须定期检查探测器与天花板间是否粘贴牢固，防止 发生掉落，造成不必要的损失和伤害，使用粘贴安装方式导致的意外和安全事故须用户自行承担责任);

■安装底座固定螺丝时，电动改锥调好力矩(建议扭力2.8-3.9kgf*cm), 防止力矩过大螺丝安装过紧 导致底座变形；

■设备安装时避免安装在产生水蒸气、烟雾、灰尘等区域(例如：浴室、厨房等),否则会极易引发误 报；

■ 设备安装时远离节能灯镇流器、运营商室分基站(蘑菇头)等具有强电磁干扰的设备；

■ 请勿将设备安装在室外或其他不能使烟雾聚集的开阔场所。

■设备不可安装于高温、高湿的地方。

●  安装步骤

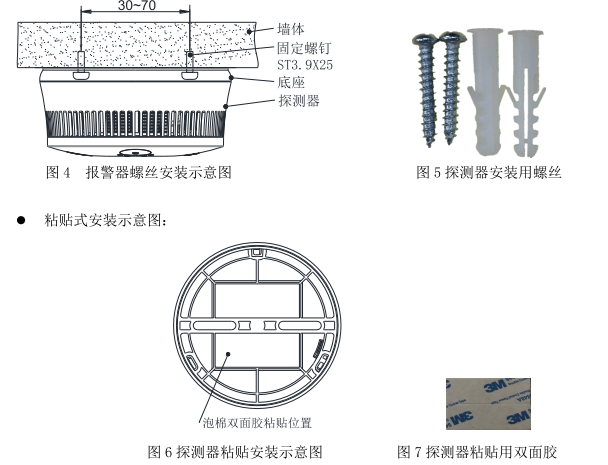

■ 采用螺丝安装时，首先将底座用螺钉紧固在顶棚，指示灯朝向易于观察的方位(如：门口)。使用 螺钉安装时，紧固底座固定螺钉，应确保螺钉冒顶端不超出底座上螺钉孔两边的护栏，具体如图4 所示：

■ 采用粘贴方式安装时，对安装探测器的位置进行清洁处理，使得该位置光滑、平整、干燥、洁净。 然后将探测器底座使用包装内提供的双面胶粘贴在处理过的位置上用力按压1分钟(指向灯需朝向 门口等易于观察的位置):

■ 将电池放置到电池仓内：然后进行探测器自检。

■ 自检操作：探测器上电后会立即闪亮一下，用于指示上电成功开始做配置和板级自检。长按消音按 键即可进行自检操作，三秒后，指示灯三色闪亮，并发出报警声，松开按键，探测器进入正常运行 状态。注：在探测器上电后，请务必进行以上自检操作，确保按下自检按键，探测器发出声光火警 信号，并进入正常运行状态，如果按键按下无声光报警信号，请取下电池，检查电池扣接触是否良 好，并重新上电并自检。

■  最后，将探测器嵌入底座，顺时针方向拧紧即可。

4.2  调试方法

按下面的流程，检测其功能。需特别注意：由于火善声音响较强，为避免损伤听力，测试时应保持50cm  以上的距离!
